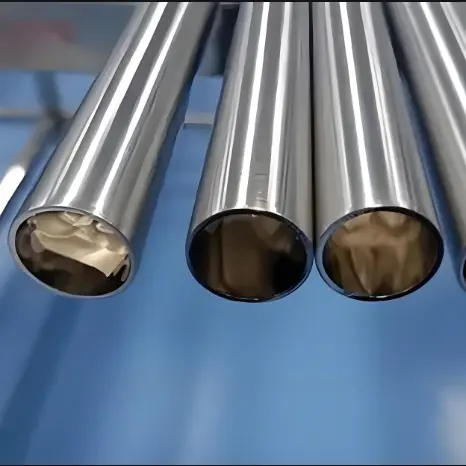

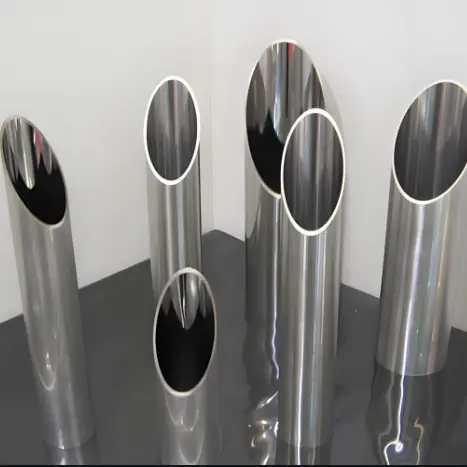

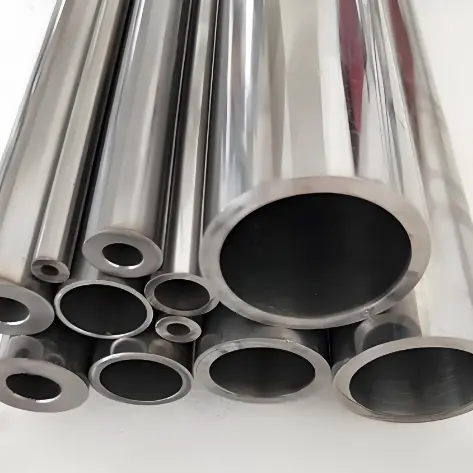

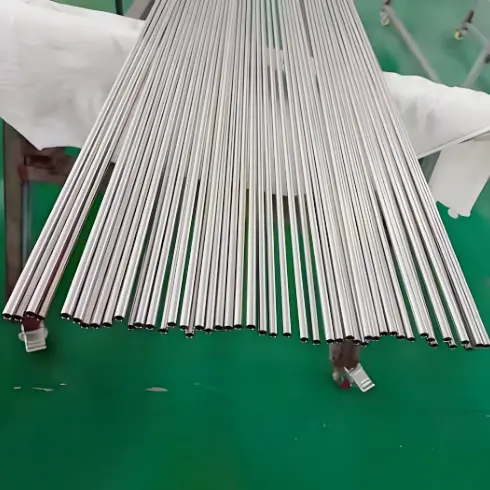

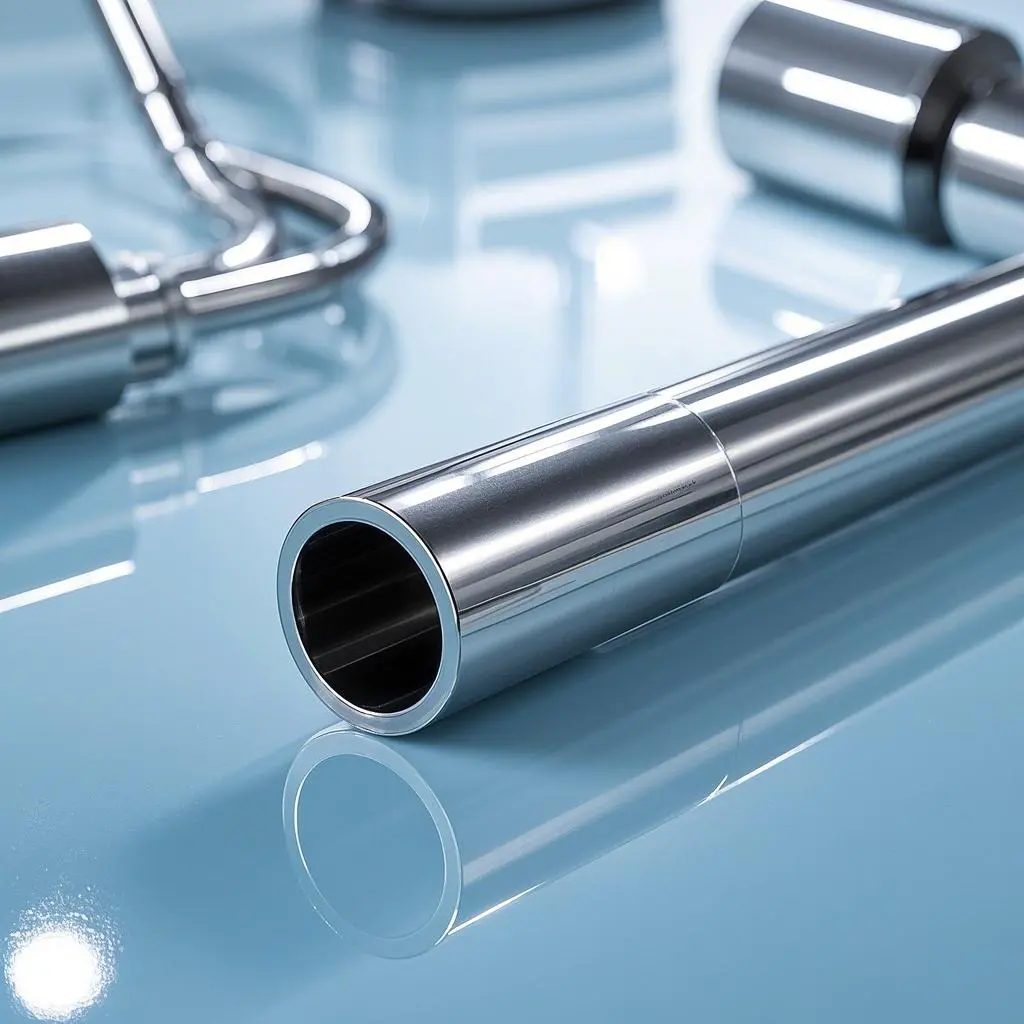

Ruostumattomasta teräksestä valmistettu elektroninen puhdistusputki

Zhejiang Shuangsen Metal Technology Co., Ltd., joka valmistaa korkean suorituskyvyn nestejärjestelmän komponentteja, toimittaa ruostumattomasta teräksestä valmistettuja elektronisia puhdasputkia, jotka on suunniteltu erityisesti pölyttömään työpajoihin, lääkeveteen ja tekoälyn datakeskuksen jäähdytykseen. Toisin kuin tavallisissa letkuissa, prosessissamme on sisäinen elektrolyyttinen kiillotus alle 0,2 μm, mikä eliminoi biofilmin ja hiukkasten juuttumisen. Jokaiselle putkelle tehdään pneumaattinen vuototesti. 133 tuotantolinjalla ja in-line lämpökäsittelyllä toimitamme 19,0–165,2 mm ulkohalkaisijan 304/316L:ssä, jotka täyttävät tiukasti JIS G3447- ja ASTM A269/A270 -vaatimukset, mikä takaa kriittisten laitosten luotettavuuden.

Erittäin puhdas nesteen kuljetus – suunniteltu nollakontaminaatioon

Puolijohde-, biofarma- ja AI-jäähdytysinfrastruktuureissa pinnan eheys määrittelee järjestelmän luotettavuuden. Elektroninen puhdasputkisarja tarjoaa yhtenäisen sisäpinnan alle 0,2 μm Ra, joka saavutetaan monivaiheisella mekaanisella kiillotuksella ja valinnaisella elektrolyyttisellä passivoimalla. Tämä eliminoi käytännöllisesti katsoen hiukkasten irtoamisen, bakteerien tarttumisen ja kemiallisen vangitsemisen – välttämättömiä erittäin puhtaalle vedelle, aggressiivisille aineille ja erittäin puhtaille kaasulinjoille.

• Sisäpuolen viimeistely≤0,2μm (ei jälkiä), vahvistettu profilometrillä.
• Elektrolyyttinen kiillotusSaatavilla parannetulla Cr/Fe-suhteella ja passiivikerroksella.
• 100 % ilmatiiviystesti– jokainen putki erikseen paineenvaimennustestattu.
• Materiaalivaihtoehdot:304 / 316L– täysin jäljitettävissä tehdassertifikaatteihin.

Tämä ruostumattomasta teräksestä valmistettu elektroninen puhdas putkilinja ei ole pelkkä putki; se on kriittinen komponentti suljetuissa järjestelmissä, joissa pinnan karheus vaikuttaa suoraan prosessin saantoon ja huoltoväleihin. Verrattuna tavallisiin saniteettiputkiin, hienostunut ID-viimeistely vähentää CIP-taajuutta (Clean-in-place) jopa 40 % todellisissa puhdastilasovelluksissa.

Tarkkuustoleranssit – JIS- ja ASTM-yhteensopivuus

Mittaohjauksesta ei voida neuvotella automaattisessa orbitaalihitsauksessa ja holkkiliitoksissa. Elektroniset puhtaat putket valmistetaan kahdessa rinnakkaisessa laatukehyksessä:

• JIS G3447– OD-toleransseilla ±0,15 mm (≤25,4 mm) - +0,40/-1,20 mm suurille halkaisimille.
• ASTM A269 / A270– Ulkopinnan toleranssi ±0,13mm (≤38,1mm) - ±0,76mm (≥139,8mm).
• Seinän paksuuden toleranssi: ±10 % (OD ≥12,7mm) / ±15 % (OD <12,7 mm).
• Pituus: kiinteä tai satunnainen, pituusleikkausvaihtoehdoilla (vakio +0/-0mm / +10mm).

Tämä kaksoisstandardiominaisuus mahdollistaa saumattoman integroinnin sekä kotimaisiin että kansainvälisiin projekteihin, mikä eliminoi välisovittimien tai uudelleensuunnittelun tarpeen.

● käytettävissä; erityiset toleranssit (esim. +0,30 mm) tietyille paksuseinäisille mittareille.

Yli 25 vuotta prosessien hiomista

Kokemus puhtaan palvelun letkujen valmistuksesta ulottuu koneen käytön ulkopuolelle. Toimipisteessämme on 133 hitsattujen putkien kokoonpanolinjaa, jotka on varustettu:

• Online pyöreyden valvontajärjestelmä– reaaliaikainen OD-korjaus hitsauksen aikana.
• Sisäinen hitsin tasoitustekniikka– poistaa sisäisen helmen seinämän paksuutta pienentämättä.
• Sisäänrakennettu kirkas kiinteä sulamislämpökäsittely– varmistaa tasaisen raerakenteen ja oksidihilsettömän pinnan.

Tämä infrastruktuuri yhdistettynä kahden vuosikymmenen ultrapuhtaiden teollisuudenalojen palautteeseen on antanut meille mahdollisuuden hioa kiillotussekvenssejä ja passivointiparametreja erityisesti elektronisia puhdasputkia varten. Tuloksena on tuote, joka vastaa jatkuvastiRuostumattomasta teräksestä suuri halkaisijaltaan paksuseinäinen putkivaatimukset, joissa mittojen vakaus ja pinnan viimeistely ovat yhtä tärkeitä.

Todistettu kriittisessä infrastruktuurissa

Elektroniset puhtaat putket ovat käytössä ympäristöissä, joissa vika ei ole vaihtoehto:

• AI-laskennan tietokeskukset– HUAWEI, Envicool jäähdytyssilmukat, joissa on tiukka ionipuhtaus.
• Farmaseuttinen / bioprosessointi– WFI (injektiovesi) ja puhtaan höyryn jakelu.
• Puolijohde fab– erittäin puhtaat kemikaalien ja lietteen syöttölinjat.
• Ruoka- ja juomahygienia– korkean lämpötilan CIP/SIP-piirit.

Auktoriteetti näkyy sertifikaateissa: ISO9001, ISO14001, ISO45001 jaISO13485 (lääketieteelliset laitteet). Lisäksi yrityksellä on "National High-tech"- ja "Specialized, Refined, Unique ja New Little Giant" -tunnustukset – tunnustukset, jotka myönnetään vasta tiukkojen teknisten auditointien jälkeen.

Miksi tämä elektroninen puhdas putki erottuu toisistaan

• Sisäpinnan viimeistely tarkistettu ilmatiiviystestillä– ei vain silmämääräistä tarkastusta.
• Elektrolyyttinen kiillotus integroitu taloon– välttää kolmannen osapuolen käsittelyn kontaminaatiota.
• Paksuseinämäisyys– tuottaaRuostumattomasta teräksestä suuri halkaisijaltaan paksuseinäinen putkijopa 165,2 mm ulkohalkaisija 3,05 mm seinällä säilyttäen samalla <0,2 μm sisäpinnan.
• Suora materiaalin jäljitettävyys– jokainen kela/levy on koodattu ASTM/EN-standardien mukaisesti.
• Lyhyet toimitusajat– 133 tuotantolinjaa mahdollistavat vakio- ja tilaustilausten rinnakkaiskäsittelyn.

Perinteisiin kiillotettuihin putkiin verrattuna prosessimme eliminoi taivutuksen tai hitsauksen jälkeen usein näkevän appelsiininkuorivaikutuksen, koska pohjamateriaalin rakerakenne säilyy kontrolloidun lämpökäsittelyn avulla. Tämä vähentää suoraan jännityskorroosio-ongelmia kloridipitoisissa ympäristöissä.

Usein kysytyt kysymykset – tekniset selvennykset

Mikä on tarkka menetelmä sisäisen karheuden mittaamiseen?

Kosketusprofiilimittari ISO 4287:n mukaan, useilla kehäjäljillä; keskimääräinen Ra ≤0,2 μm.

Voidaanko tätä ruostumattomasta teräksestä valmistettua elektronista puhdasta putkea taivuttaa tai hitsata sisäistä viimeistelyä heikentämättä?

Kyllä – kirkas hehkutusprosessi minimoi herkistymisen; kuitenkin suositellaan puhdistusta argonilla hitsauksen aikana sisäisen hapettumisen estämiseksi.

Onko elektrolyyttinen kiillotus pakollinen kaikille tilauksille?

Ei – se on valinnainen lisäarvo. Pelkästään mekaanisella kiillotuksella saavutetaan jo ≤0,2 μm; elektrolyyttikäsittely parantaa entisestään korroosionkestävyyttä.

Mitä pakkausta käytetään sisäpinnan suojaamiseen kuljetuksen aikana?

Jokainen putki on päällystetty polyeteenipäätytulpilla, kääritty ruosteenestopaperiin ja niputettu puulaatikoihin – korkkien päät on tyhjennetty typellä pitkän matkan merirahtia varten.

Tarkastetut prosessit – kelasta säiliöön

• Raaka-aineiden tarkastus– kemiallinen koostumus (OES) ja mekaaninen vetolujuus.
• Prosessinaikainen seuranta– seinämän paksuus (ultraääni), OD/ID (lasermikrometri).
• Lopullinen julkaisu– hydrostaattinen tai pneumaattinen testi (tilauksen mukaan) plus ferroksyylitesti vapaan raudan varalta.
• Dokumentaatio– EN 10204 3.1/3.2 -sertifikaatit, joissa on täydellinen jäljitettävyys.

Tämä järjestelmällinen lähestymistapa varmistaa, että jopaRuostumattomasta teräksestä suuri halkaisijaltaan paksuseinäinen putkiversiot säilyttävät saman pinnan eheyden kuin pienireikäiset putket, mikä on haaste, jota monet valmistajat eivät voi taata rullamuovausjännityksen vuoksi.

Elinkaariedut

• Pienemmät kokonaiskustannukset– Vähentynyt likaantuminen tarkoittaa harvempaa vaihtoa.
• 100 % kierrätettävä– 304/316L-laadut ovat täysin yhteensopivia suljetun kierron kierrätysvirtojen kanssa.
• Energiatehokas tuotanto– Kirkashehkutusuunissamme käytetään regeneratiivisia polttimia, mikä vähentää maakaasun kulutusta 18 % perinteisiin panosuuneihin verrattuna.

Nämä tekijät ovat linjassa ESG:n (Environmental, Social, Governance) prioriteettien kanssa loppukäyttäjille Euroopassa ja Pohjois-Amerikassa tinkimättä mekaanisesta suorituskyvystä.

Suorat valmistusedut

• Oma työkalusuunnittelu – nopea vaihto ei-standardin ulkopinnan/paksuuden yhdistelmille.
• Erillinen puhdasputkien tuotantolinja – eristetty yleisestä teollisuusputkien valmistuksesta ristikontaminaation välttämiseksi.
• Reaaliaikaiset SPC-tiedot (tilastollinen prosessiohjaus) saatavilla pyynnöstä.
• TukiRuostumattomasta teräksestä suuri halkaisijaltaan paksuseinäinen putkimukautetulla pituudella jopa 6 m ilman jatkoksia.

Suunniteltu vaativimpiin puhtaisiin sovelluksiin

Olipa vaatimus lääkevedestä, kehittyneistä jäähdytysjärjestelmistä tai kemikaalien siirrosta, elektroniset puhdasputkisarjat tarjoavat tarkan pinnan laadun ja mekaanisen luotettavuuden. JIS/ASTM-kaksoisyhteensopivuuden, sisäisen elektrolyyttisen kiillotuksen ja 100 % vuototestauksen yhdistelmä tarjoaa varmuustason, joka vastaa tai ylittää maahantuotujen vaihtoehtojen tason.

Shuangsenin putkiteollisuuson sitoutunut rakentamaan maailmanlaajuisesti tunnustetun kiinalaisen tuotemerkin ruostumattomasta teräksestä valmistettujen tarkkuusputkien, kuten ruostumattomasta teräksestä valmistettujen elektronisten puhdasputkien, tuotemerkin. Tehtaamme akkreditoinnit ja 25 vuoden kokemus johtavien teknologiayritysten (mukaan lukien HUAWEI ja Envicool) kanssa osoittavat, että "Made in China" voi todellakin tarkoittaa "benchmark-laatua". Projekteissa, joissa puhtaan palvelun putkistot ovat kriittisiä, laitteistomme ja menetelmämme on suunniteltu tuottamaan johdonmukaisia, todennettavia ja toistettavia tuloksia.

— Shuangsen: missä tarkkuus kohtaa prosessin eheyden. —
