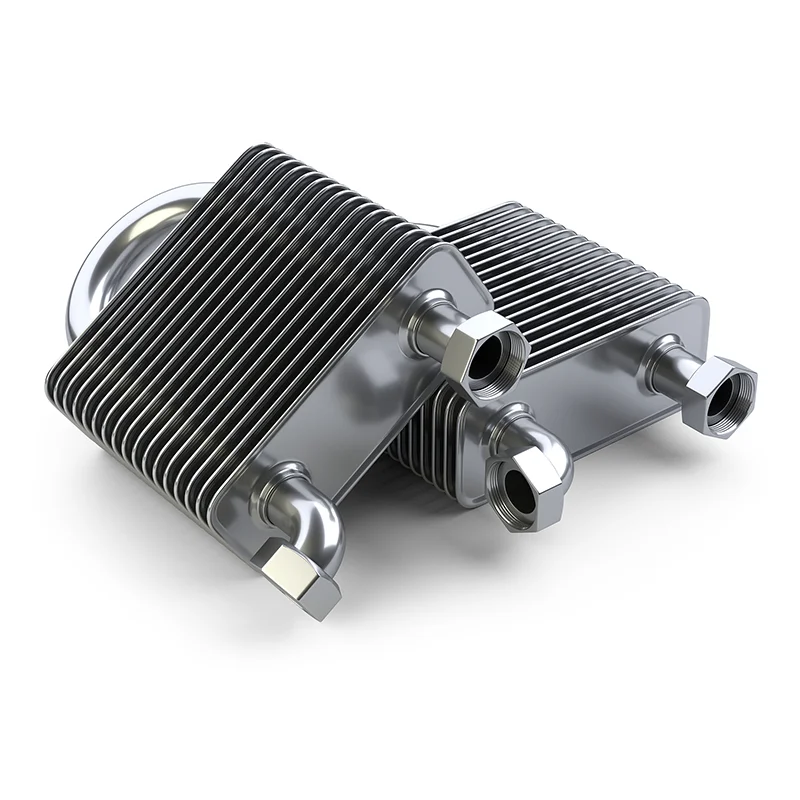

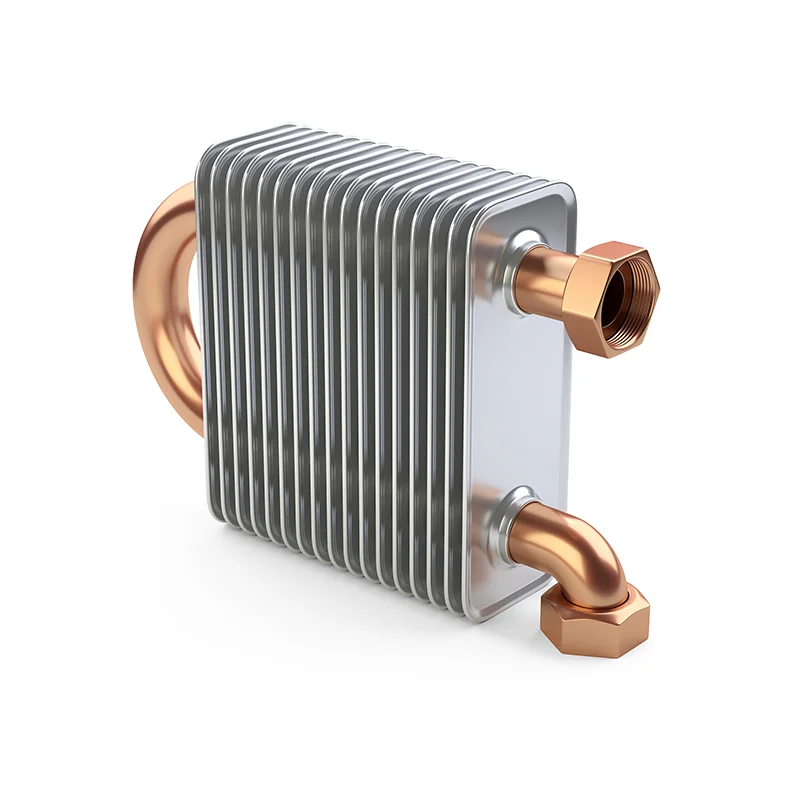

Lämmönvaihtimen ruostumattomasta teräksestä valmistettu letku

Shuangsen tarvikkeitaLämmönvaihtimen ruostumattomasta teräksestä valmistettu letkusuoraan Kiinan tehtaalta. Raaka-aineena käytetään TISCO:n ja Zhangpun Prime 316L ja 304 keloja. Argon-typpisuojattu hitsaus ja online-hehkutusratkaisu tuottavat putkia, jotka kestävät 10 MPa painetta. Sisäinen Ra≤0,2µm mekaanisen hienokiillotuksen jälkeen. 1000h suolaroiskeenkestävyys todennettu. Käytetään lämmönvaihtimissa, kattiloissa, lauhduttimissa, höyrystimissä ja keittimissä kemian-, petrokemian-, voima-, lääke- ja elintarviketeollisuudessa.

Kelan valinta ja hitsausympäristön valvonta

TuotantoLämmönvaihtimen ruostumattomasta teräksestä valmistettu letkualkaa prime 316L ja 304 keloilla TISCO:lta ja Zhangpulta. Jokaisella kelalla on myllysertifikaatti ja lämpönumero, mikä mahdollistaa täydellisen jäljitettävyyden sulatuksesta valmiiseen putkeen. Muovaus- ja hitsauslinja on konfiguroitu argon-typpisuojakaasun syöttöön, joka estää hitsausaltaan ilmansaastumisen. Tämä kontrolloidun ilmakehän hitsausympäristö eliminoi oksidin muodostumisen ja tuottaa puhtaan, tasaisen hitsauspalon.

Hitsauksen jälkeen putki kulkee online-hehkutusliuoskäsittelyn läpi. Tämä vaihe palauttaa hitsausalueen metallurgisen rakenteen ja korroosionkestävyyden varmistaen, että hitsisauma toimii identtisesti perusmetallin kanssa lämpökierron ja paineen alaisena. Koko prosessia seurataan jatkuvasti seinämän paksuuden, soikeaisuuden ja hitsauspalojen koostumuksen suhteen.

Materiaali- ja hitsausparametrit

• Materiaaliluokat: 316L (ensisijainen), 304 (vaihtoehto) – vain esikelat
• Kelalähteet: TISCO ja Zhangpu – suorat myllysertifikaatit toimitetaan
• Hitsauksen suojakaasu: argon-typpiseos – estää hapettumisen hitsauksen aikana
• Hitsauksen jälkeinen käsittely: online-hehkutusratkaisu – erillistä erähehkutusta ei tarvita
• Pintakäsittely: mekaaninen hienokiillotus – sisäinen ja ulkoinen Ra ≤ 0,2 µm
• Viimeistelyvaihtoehdot: peittaus, kirkas 180#~600#
• Pysyvä varasto: φ 8 ~ 25 mm saatavilla välittömästi lähetettäväksi

Mitta-alue ja hydrostaattinen paineluokitus

Normaali ulkohalkaisija on 19,0–165,2 mm. Seinäpaksuusvaihtoehdot 0,89 mm - 3,05 mm. Paineluokitus saavuttaa 10 MPa (30 kg) hydrostaattisen testauksen perusteella. Räätälöidyt mitat valmistetaan piirustusten mukaan.

Toleranssit noudattavat JIS G3447 tai ASTM A269/A270. Pituudet tyypillisesti -0/+10mm.

Fyysinen testaus ja muovattavuuden tarkastus

Hitsisauman eheys ja uudelleenkäsittelykyky varmistetaan fyysisellä testauksella. Letku kulkee:

• Putken laajennustestit– laajentunut ilman repeytymistä tai halkeamia
• 180° taivutuskokeet– taipunut ilman murtumaa tai näkyvää vikaa
• Tasoitustestit– litistetty ilman hitsisauman erotusta
• Hydrostaattisen paineen testaus– Kestää 10MPa (30kg) ilman vuotoa

Nämä tulokset vahvistavat, että hitsisauma vastaa perusmetallia lujuuden ja sitkeyden suhteen. Suojattu argon-typpihitsausprosessi yhdistettynä online-hehkutukseen tuottaa homogeenisen hitsirakenteen, joka käyttäytyy identtisesti perusmateriaalin kanssa mekaanisessa rasituksessa ja lämpökierrossa. Tämä tekee letkusta sopivan valmistusprosesseihin, joihin liittyy taivutus, laajeneminen tai soihdutus lämmönvaihtimen asennuksen aikana.

Tarkastusmenetelmät ja laatudokumentaatio

Jokainen eräLämmönvaihtimen ruostumattomasta teräksestä valmistettu letkukäy läpi seuraavan tarkastusjakson:

• Poikittais- ja pitkittäispainetasoitus – vahvistaa sitkeyden ja hitsin kestävyyden
• Käänteinen tasoitus – havaitsee hitsisauman irtoamisen tai laminoinnin
• Hydrostaattinen testi tai pyörrevirtavirheiden tunnistus – näytöt reikien ja lineaaristen vikojen varalta
• Mekaanisten ominaisuuksien tarkastus – vetolujuus, myötöraja ja venymä
• Sisäpinnan karheuden mittaus – Ra- ja Rz-arvot ASTM B912:n mukaan

Jäljitettävyys säilyy käämin lämpöluvusta muotoiluun, hitsaukseen ja viimeistelyyn asti. Tehtaan testiraportit annetaan erää kohden. Kolmannen osapuolen tarkastus (SGS, BV) voidaan suorittaa tuotantopaikalla.

Tilauserittelyn tarkistuslista

1. Tuotteen nimitys
2. Materiaaliluokka (304 tai 316L)
3. Mitat ja toleranssiluokka
4. Määrä (kpl tai kokonaispituus)
5. Pakkaustapa (niput, laatikot tai mukautettu)
6. Lämpökäsittelyn tila
7. Testausmenetelmä (hydrostaattinen, pyörrevirta jne.)
8. Ulkoinen pintakäsittely (peittaus, 180#~600# kirkas)
9. Sisäseinän karheusvaatimus (Ra, Rz)
10. Erikoismerkintä tai päätysuoja

Lämmönsiirtolaitteiden sovellukset

Tämä letku on tarkoitettu useiden teollisuudenalojen lämmönvaihtolaitteisiin:

• Kemiallinen käsittely– lämmönvaihtimet, keittimet, lauhduttimet
• Öljyn jalostus– jäähdytin- ja lauhdutinputket
• Sähköntuotanto– kattilaputket, ekonomaiserit, lämmön talteenotto
• Lääkkeiden valmistus– steriilit lämmönsiirtolaitteet
• Ruoka ja juoma– pastörointi- ja sterilointilämmönvaihtimet
• LVI– patterit, lämmityspatterit, jäähdytysvesijärjestelmät

Vaatimustenmukaisuusstandardit ja sertifikaatit

Sertifikaatit: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO 13485:2016. Kansalliset nimitykset: "Erikoistunut, hienostunut, ainutlaatuinen ja uusi" Little Giant Enterprise ja National High-Tech Enterprise.

Usein kysytyt toiminnalliset kysymykset

Voidaanko lämmönvaihtimen ruostumattomasta teräksestä valmistettua letkua valmistaa standardista poikkeaviin mittoihin?
Kyllä. Tilaustuotanto kattaa erityisen ulkopinnan, seinämän paksuuden, pituuden, tiukemmat toleranssit, erityiset pintakäsittelyt (peittaus, 180#~600# kirkas), OEM-merkinnät ja erityiset loppuvalmistelut.

Onko tämä valmistaja vai kauppatoiminta?
Suora valmistaja. Laitoksella on käytössä 133 hitsattua putkilinjaa ja kaikki keskeiset prosessit suoritetaan itse.

Onko näytteitä saatavilla ja mikä on hinta?
Näytteet toimitetaan ilmaiseksi. Vastaanotin kattaa rahdin. Toimitusaika: 5-10 työpäivää.

Voiko tehtaalla vierailla tai tarkastaa sen etänä?
Käytettävissä paikan päällä ja online-videoesittelyjä. Reaaliaikaista laatutietoa voidaan jakaa.

Mitä laadunvarmistusmenettelyjä on käytössä?
Kolme tarkastusvaihetta: saapuvan kelan tarkastus, prosessin aikana tehtävät tarkastukset ja lopputarkastus, mukaan lukien NDT, mekaaniset testit, pinnan karheus ja mittatarkastus.

Mikä on tyypillinen toimitusaika?
Varastotuotteet (φ 8 ~ 25 mm): 3–10 päivää. Tilaustuote: 25-45 päivää. Suuret tilaukset: 50-60 päivää.

Miten toimitus on järjestetty?
Pitkäaikaiset huolitsijat tarjoavat kilpailukykyiset hinnat. Toimitusehdot: FOB Ningbo/Shanghai, CIF tai EXW.

Mitä pintakäsittelyjä voidaan toimittaa?
Ulkoinen: peittaus, kirkas 180#, 320#, 400#, 600#. Sisäpuoli: mekaanisesti kiillotettu (Ra ≤ 0,2 µm) tai peitattu.

Säilytetäänkö täydellinen jäljitettävyys?
Jokaiselle kelalle on määritetty yksilöllinen lämpönumero. Täysi jäljitettävyys raaka-ainesertifikaattiin säilyy.

Miksi tämä putki on valittu lämmönvaihdinsovelluksiin

• Pohjustetaan 316L/304 keloja TISCO:lta ja Zhangpulta – myllysertifikaatit toimitetaan
• 133 hitsattua putkilinjaa patentoidulla tasoituksella ja lämpökäsittelyllä
• Suojattu argon-typpihitsaus + online-hehkutus – ei erillistä erähehkutusta
• Talon sisäinen NDT ja mekaaninen laboratorio – nopeuttaa erän vapauttamista
• Todistettu paineluokitus jopa 10 MPa – hydrostaattinen testattu
• Pysyvä tuki φ 8 ~ 25 mm – lyhentää läpimenoaikaa
• Epätyypilliset koot – ei vähimmäiserärajoituksia
• Täydellinen dokumentaatio – tukee auditointeja ja vaatimustenmukaisuutta

Shuangsenin putkiteollisuus– Kansallinen korkean teknologian yritys. Maailmankuulun kiinalaisen putkilinjan brändin rakentaminen. Jokainen putki, 19–165 mm ulkohalkaisija, heijastaa 25 vuoden jatkuvaa prosessin hienostuneisuutta ja tiukkaa laatukuria.
