Ruostumattomasta teräksestä valmistettu moottoripyörän runkoputki

Shuangsen toimii korkealaatuisten ruostumattomasta teräksestä valmistettujen moottoripyörän runkoputkiratkaisujen merkittävänä valmistajana ja sertifioituna maailmanlaajuisena toimittajana, joka on suunniteltu turvallisuuden kannalta kriittisiin rakenteisiin. Tehdas hyödyntää 20 000 neliömetrin laitosta, jossa on 133 teollista kokoonpanolinjaa, ja varmistaa rakenteellisen eheyden kehittyneiden typen suojauksen ja puhtaan vetyhehkutusjärjestelmien avulla. Tuotteilla on ylivoimainen kylmämuovauskyky yli 30 %:n laajenemisnopeudella ja yli 690 MPa:n vetorajalla, mikä eliminoi murtumisvaaran aggressiivisen taivutuksen tai taivutuksen aikana. Merkittävien laadunhallintasertifikaattien, kuten ISO9001, ISO14001 ja ISO45001, tukemana tämä tuotemerkki tarjoaa erittäin vakaita rakenneosia, joilla on todennettu korroosionkestävyys jopa 1000 tunnin suolasuihkutusmittausarvoon asti.

Mekaanisen suorituskyvyn ja rakenteellisen eheyden rajat

Alustan komponentit ja turvallisuuden kannalta kriittiset runkokokoonpanot vaativat letkua, joka kestää jatkuvaa tärinää, korkean lämpötilan hapettumista ja kovaa mekaanista väsymistä. Tämä tuotelinja on validoitu kattavalla sisäisellä testausjärjestelmällä, joka toistaa aggressiiviset todelliset käyttöolosuhteet ja varmistaa alhaisemmat romumäärät loppupään valmistusprosesseissa.

Laboratorion validointimittarit

• Vetolujuus ≥690 MPa:Vahvistettu yleisellä testauksella ASTM E8 -standardien mukaisesti äärimmäisen kuormituskyvyn osalta.
• Laajentumisaste >30 %:Varmistaa ylivertaisen sitkeyden, jota vaaditaan kylmäpuhallus-, soihdutus- ja päätymuovausoperaatioissa.
• Tasoituskyky:Nollaräjähdys tai halkeilu, kun putken seinämä puristetaan kokonaan määrättyyn korkeuteen.
• Karan taivutustoleranssi:Sopii 180° taivutukseen kiinteän tuurnan yli ilman mikromurtuman muodostumista.
• 1000 tunnin suolasuihkualtistus:Ulompi metallimatriisi pysyy täysin korroosiottomana ASTM B117 -testauskriteerien mukaisesti.

Materiaalien luokitukset

Seoksen valinta vaikuttaa suoraan pitkäaikaiseen lämmönkestävyyteen, ympäristön kestävyyteen ja rakenteelliseen muotoutumiseen. Vaikka 304 ja 316L ovat täysin tuetut pyynnöstä vakiokoostumuksilla 18-8 ja 16-2-2, ytimen valmistusmatriisi hallitsee seuraavat erilliset elementin kynnykset:

Luokka	C (≤)	Si (≤)	Mn (≤)	P (≤)	S (≤)	Cr	Ni (≤)	Ti
409	0.08	1.00	1.00	0.045	0.045	10.5-11.75	0.50	6×C～0,70
409 litraa	0.06	1.00	1.00	0.015	0.015	10.5-11.75	0.50	10 × C - 0,75
410	0.04	1.00	1.00	0.045	0.045	10.3-12.5	0.50	—

Lämpöstabiilisuuden rajat ja kovuusprofiilit

Jokainen tuotantoeräRuostumattomasta teräksestä valmistettu moottoripyörän runkoputkion käsitelty takaamaan tasaisen mekaanisen takaisinkytkennän kovissa rasituksissa. Kiteen sisäiset jännitykset eliminoidaan perusteellisesti käsittelyn aikana, mikä varmistaa ennustettavan käyttäytymisen myöhempien valmistuskäsittelyjen aikana.

Lämmönkestävyysominaisuudet

Vikojen eliminoimiseksi moottorin lämmölle altistumisen ja nopean lämpökierron aikana metalliseoksen rakenteellisia ominaisuuksia hallitaan tiukoilla lämpökäsittelykriteereillä. Prosessointi sisältää erillisen kellouunihehkutusjakson, jota pidetään tasaisesti 860 °C ±10 °C:ssa. Tämän ansiosta valmiit komponentit voivat käsitellä ajoittaisia ​​käyttölämpötiloja jopa 815 °C:seen ja jatkuvaa lämpöympäristöä 675 °C:een ilman rakenteellisia heikkenemiä.

Erävarmennetut mekaaniset ominaisuudet

• Luokka 409:Saavuttaa 460 MPa vetolujuuden, 265 MPa myötörajan, 32 % venymän ja 140 HV kovuuden.
• Luokka 409L:Saavuttaa 410 MPa vetolujuuden, 235 MPa myötörajan, 37 % venymän ja 123 HV kovuuden.
• Luokka 410:Saavuttaa 365 MPa vetolujuuden, 195 MPa myötörajan, 22 % venymän ja 200 HV kovuuden.

Mittojen saatavuus ja geometriset konfiguraatiot

Valmistusinfrastruktuuri tukee monipuolista tilamatriisia, joka sopii nykyaikaisiin suunnitteluasetelmiin ja tiukoihin alustatoleransseihin. Vakiokokoonpanoja ylläpidetään rutiininomaisesti, kun taas mukautettuja pituuksia 3500–7500 mm voidaan käyttää materiaalihukan eliminoimiseksi leikkauksen aikana.

Ulkohalkaisijan ja paksuuden kohdistus

Seuraavassa jakeluprofiilissa näkyy vakiomuotoiset ulkohalkaisijan ja seinämän paksuuden yhdistelmät, joita käsitellään säännöllisesti automatisoiduilla kokoonpanolinjoilla:

OD-alue (mm)	0,5 mm	0,6 mm	0,7 mm	0,8 mm	0,9 mm	1,0 mm	1,2 mm	1,5 mm	2,0 mm	2,5 mm	3,0 mm	4,0 mm
Φ25 ja alle	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla
Φ25 ~ Φ44.5	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla
Φ44,6 ~ Φ63,5	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla
Φ76.2 ~ Φ101.6	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla
Φ101.6 ja uudemmat	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla	Saatavilla

Huomautus: Vakiotuotantopituus on 6000 mm. Tehtaan täydet teolliset ominaisuudet kattavat ulkohalkaisijan spektrin Φ8 mm:stä Φ273 mm:iin, ja seinämän paksuusjakautuma on 0,40–3,5 mm.

Pintakunnon luokitukset ja käsittely Tekn

Pintaolosuhteet vaikuttavat syvästi sekä pitkäkestoiseen korroosionestoon että lopulliseen estetiikkaan, erityisesti erittäin näkyvissä ulkopuolisissa rakennesovelluksissa. TheRuostumattomasta teräksestä valmistettu moottoripyörän runkoputkisarjat läpikäyvät erikoistuneen mekaanisen seurannan tasaisuuden varmistamiseksi koko ulkokerroksessa.

Mekaanisen kiillotuksen standardit

• Kirkkaan pinnan viimeistely:Käyttää mekaanisia hiomaraitoja 180 # - 400 # karkeudella, jotta rakenneosat saavat yhtenäisen satiinisen ilmeen.
• Peilipinnan viimeistely:Tarjoaa korkeakiiltoisen peilikalibroinnin 400# - 800# grit korkean heijastavuuden saavuttamiseksi.

Kaikki kiillotustoimenpiteet suoritetaan mekaanisesti identtisen karkeussyvyyden ja -suunnan varmistamiseksi. Kemiallisia kirkastusprosesseja ei käytetä, mikä suojaa materiaalia rakeiden väliseltä hyökkäykseltä, välttää raeraja-syövytyksen ja säilyttää seoksen alkuperäiset korroosionkestävyysominaisuudet pitkäaikaisen varastoinnin aikana.

Teolliset sovellusympäristöt ja prosessointiedut

Korkeiden laajenemisrajojen ja varjostamattomien hitsisaumojen yhdistelmän ansiostaRuostumattomasta teräksestä valmistettu moottoripyörän runkoputkimukautuu sujuvasti aggressiivisiin toissijaisiin valmistusmenetelmiin. Erikoismuotoilu mahdollistaa rakenteen manipuloinnin ilman esilämmitystä tai välihehkutusta, mikä suojaa tuotantobudjetteja tarpeettomilta energiakustannuksilta.

Ensisijaiset suunnittelutyöt

• Raskaat moottoripyörän rungot, rakenteelliset pääkiskot ja takakääntövarsikokoonpanot, jotka edellyttävät tiukkaa seinän yhtenäisyyttä.

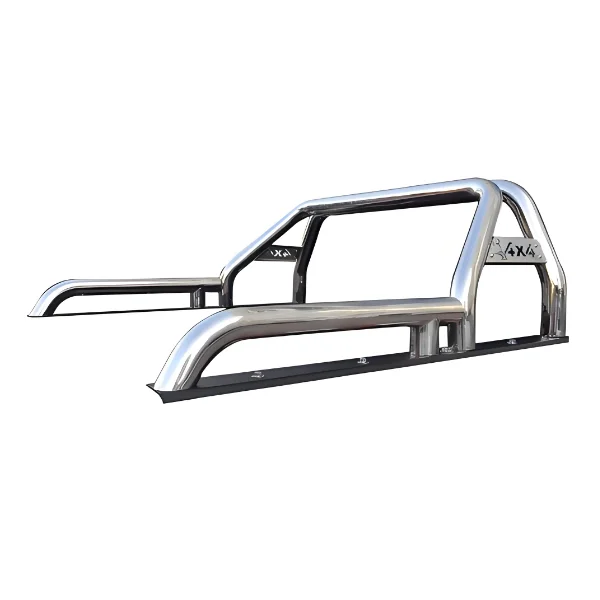

• Iskunkestävät turvahäkit, suojaavat moottorin tangot ja turvallisuuden kannalta kriittiset rungon osat.

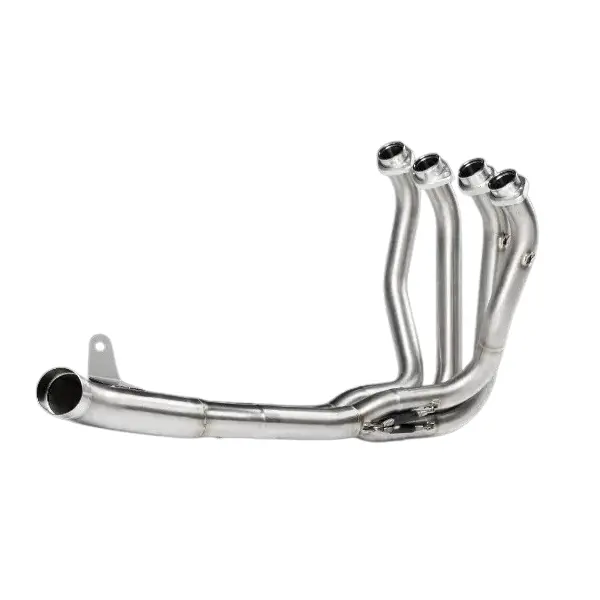

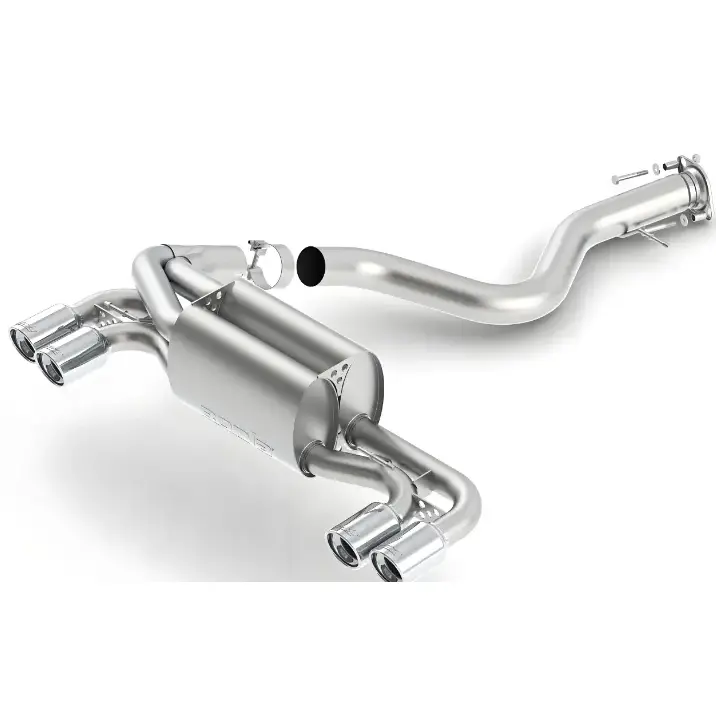

• Kehittyneet pakojärjestelmät, pääsuuttimet, resonaattorit ja avoimet pakoputket, jotka vaativat lämpökiertokestävyyttä.
• Korkeapaineiset iskunvaimentimen sylinterit ja hydraulijärjestelmät vaativat tasaisen, virheettömän sisäreiän.
• Alustan stabilointijärjestelmät, kallistuksenvaimentimet ja erittäin vahvat jousituslenkit.

Laadunvalvontastandardit ja diagnostinen testaus

Täydellisen käyttöturvallisuuden takaamiseksi kentällä jokaiselle valmistusajolle tehdään tiukat tuhoamattomat ja rikkomattomat testausprotokollat, jotka on yhdenmukaistettu kansainvälisten ASTM A554-, JIS G3446- ja GB/T 12770 -standardien kanssa.

Pakolliset vahvistusprotokollat

• Tasoitustesti:Puristaa näytteen määrätylle korkeudelle varmistaakseen, että hitsausreitti kestää voimakasta puristusta ilman halkeilua tai delaminaatiota.
• Taivutustesti:Pakottaa 180° muodonmuutoksen tarkalla karan säteellä varmistaakseen seinän taipuisuuden ja sydämen eheyden.
• Laajentuva testi:Työntää kartiomaisen karan syvälle putken suuhun saavuttaakseen laajenemisen, joka ylittää 30 % alkuperäisestä ulkohalkaisijasta ilman rakenteellista murtumaa.
• Mekaaninen testaus:Tallentaa todellisen myötörajan, venymäprosentit ja vetorajat talon sisäisen yleistestauskoneen avulla.
• Suolasumutestaus:Käytetään 1000 tuntia ASTM B117 -parametreilla, mikä varmistaa pintaluokituksen 9/10 tai parempi.

Kaikki testijaksot kirjataan laboratoriossa, ja kolmannen osapuolen tarkastajat voivat nähdä ne suoraan. Täydelliset jäljitettävyysasiakirjat ja testiraportit toimitetaan jokaisen lähtevän erän mukana.

Miksi valita meidät

• Ylivoimainen muovattavuusmarginaali:Todennettu yli 30 %:n laajennuskyky päihittää tyypillisen alan standardin 20-25 %, mikä vähentää merkittävästi romun määrää monimutkaisten soihdutus- ja taivutusrutiinien aikana.
• Varjottomat hitsaussaumat:Täysin typen suojatun hitsauksen käyttäminen yhdessä puhtaan vetyhehkutusympäristön kanssa varmistaa, että hitsausreitti ei värjää, urita tai hapetu erittäin karkean kiillotuksen aikana.
• 1000 tunnin korroosiotakuu:Huippuluokan mekaaninen kiillotus yhdistettynä erinomaiseen metalliseosten hallintaan varmistaa pitkäaikaisen kestävyyden kosteutta ja tie-suolaympäristöjä vastaan.
• Huomattava tuotantoinfrastruktuuri:Vuonna 1999 perustetussa 20 000 neliömetrin laitoksessa on 133 täydellistä teollista hitsattua kokoonpanolinjaa yli 25 vuoden kokemuksella.

• Maailmanlaajuinen sertifiointiprofiili:Tuotantolinjat toimivat tiukasti standardien ISO9001 (laatu), ISO14001 (ympäristö), ISO45001 (työterveys) ja ISO13485 (lääketieteen laite) mukaisesti.

Usein kysytyt kysymykset

Mitä termi "varjoton hitsi" tarkoittaa myöhemmissä pintakäsittelyissä?

Se takaa, että mekaanisen kiillotuksen jälkeen hitsisauma on visuaalisesti huomaamaton. Pinnalla ei ole uraa, ei paikallista värimuutoksia eikä raerajojen etsausta, mikä tarjoaa tasaisen, jatkuvan viimeistelyn koko osassa.

Pystyykö ruostumattomasta teräksestä valmistettu moottoripyörän runkoputki suoraan hitsaamaan muita alustan osia?

Kyllä. Putket ovat täysin yhteensopivat tavallisten teollisten TIG-, MIG- ja laserhitsausmenetelmien kanssa. Typpisuojattu primaarinen hitsisauma varmistaa erinomaisen metallurgisen yhteensopivuuden toissijaisten liitostekniikoiden kanssa.

Onko 1000 tunnin suolasuihkusertifikaatti testattu raaka- tai kiillotetulla metallilla?

Validointi suoritetaan suoraan kiillotetuille peilipinnan näytteille. Tämä kuvastaa komponentin todellisia pintaolosuhteita käytön aikana ja varmistaa, että mekaaninen viimeistely ei vaaranna suojaavaa oksidikerrosta.

Miten putkisarjat on pakattu estämään naarmuuntumisvauriot kuljetuksen aikana?

Jokainen pala on limitetty suojaavalla voimapaperilla, niputettu yhteen paksulla PE-vaahdolla ja kääritty kokonaan edistykselliseen kosteutta suojaavaan kalvoon ennen puulaatikon kiinnittämistä.

Ovatko kaikki tuotantomittarit jäljitettävissä laadun vaatimustenmukaisuuden varmistamiseksi?

Kyllä. Jokainen käsittelymuuttuja – mukaan lukien tietty hitsausvirta, tarkat kirkkaat hehkutuslämpötilat ja mekaaniset kiillotusnopeudet – kirjataan digitaalisesti ja tallennetaan turvallisesti 10 vuoden ajan absoluuttisen jäljitettävyyden varmistamiseksi.
